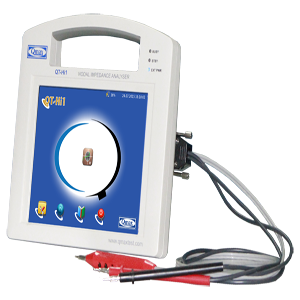

QT-Hi1

QTHi1 è un innovativo analizzatore d’impedenze nodali che mostra i parametri V-I tramite una intuitiva curva tensione-corrente. Il sistema permette di acquisire impedenze nodali e compararle.
Per facilitare e rendere più veloce la ricerca del guasto, è stata integrata una funzione definita “Auto Best Curve Fit”, con il quale il sistema sceglie automaticamente i valori ottimali di Tensione, Frequenza e Impedenza del segnale sinusoidale di test.
Design compatto, dotato di batteria ricaricabile, il QTHi1 è qualificato per un impiego in laboratorio di riparazione, test, controllo qualità .
Le batterie ricaricabili lo rendono comodo per un utilizzo in campo. Il display grafico touch screen 8″ permette una visualizzazione confortevole dei parametri e risultato del test.

Specifiche Primarie :

  • TFT Display 8″
  • Batteria ricaricabile per una completa mobilità
  • Due canali di test per una comparazione in tempo reale
  • Tasti di controllo integrati nei probe di test
  • Segnale acustico per indicare lo stato di Pass/Fail
  • Previsto di canali aggiuntivi Mux per un utilizzo con pinze o altre interfacce di test.
  • Interfacce Ethernet e USB
  • Interfaccia grafica Linux
  • Tasto singolo per le funzioni di Start, Stop, Stampa e Salvataggio
  • Controllo saldature dei dispositivi BGA

Applicazioni :

  • Riparazione & Test
  • Test componenti & Controllo Qualità
  • Laboratori elettronici
  • Sviluppo schede & Debug
  • Laboratori Scolastici & Training
  • Riparazioni & Assistenza Tecnica
  • Test Produzione & Qualità Ispettiva
