QTHi1 è un innovativo analizzatore d’impedenze nodali che mostra i parametri V-I tramite una intuitiva curva tensione-corrente. Il sistema permette di acquisire impedenze nodali e compararle.
Per facilitare e rendere più veloce il test, è stata integrata una funzione definita “Auto Best Curve Fit”, con il quale il sistema sceglie automaticamente i valori ottimali di Tensione, Frequenza e Impedenza del segnale sinusoidale di test.
Design compatto, dotato di batteria ricaricabile, il QTHi1 è qualificato per un impiego in laboratorio di riparazione, test, controllo qualità oppure sul campo. Il display grafico touch screen 8″ permette una visualizzazione confortevole dei parametri e risultato del test.
Specifiche primarie :
- TFT Display 8″
- Batteria ricaricabile per una completa mobilità
- Due canali di test per una comparazione in tempo reale
- Tasti di controllo integrati nei probe di test
- Previsto di canali aggiuntivi Mux per un utilizzo con pinze o altre interfacce di test.
- Interfacce Ethernet e USB
- Interfaccia grafica Linux
- Tasto singolo per le funzioni di Start, Stop, Stampa e Salvataggio
- Controllo saldature dei dispositivi BGA
Applicazioni :
- Riparazione & Test
- Test componenti & Controllo Qualità
- Laboratori elettronici
- Sviluppo schede & Debug
- Laboratori Scolastici & Training
- Riparazioni & Assistenza Tecnica
- Test Produzione & Qualità Ispettiva
SCHEDA TECNICA
QTHi1

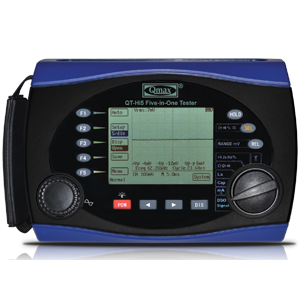

QT-Hi5 è uno strumento di test e misure multifunzione che integra 01 Canale Oscilloscopio digitale, Multimetro digitale di alta precisione, Generatore di funzione, LCR Meter e Frequenzimetro.
Le dimensioni compatte, un disegno ergonomico e batteria ricaricabile, qualificano il QT-1H5 come strumento ideale per un impiego in laboratorio o mobile.
L’integrazione di diversi strumenti di misure, le batterie ricaricabili, un display retroilluminato, la compattezza e peso contenuto, qualificano il QT-HI5 come strumento unico adatto per tutta l’industria dove necessita effettuare misure elettriche di precisione.
Il QTHi5 è corredato di porta USB e 400 locazioni di memoria per le impostazioni.
Specifiche primarie :
- 50 MHz oscilloscopio digitale con memoria
- 6 1/2 multimetro digitale auto range
- Generatore di funzione : 10Hz ~ 156 kHz
- Frequenzimetro/duty, ratio test : 60MHz
- 156 kHz auto-range test induttanze.
- Misure di capacità fino a 6.600 µF
- 60 Mohm misure e test (LCR)
- Controllo remoto
- Test oscillatori in cristallo
- 400 locazioni di memorie dei dati
- Interfaccia USB e PC software
Applicazioni :
- Industria elettrica, ricerca guasti, installazione, assistenza.
- Sviluppo circuiti elettronici & Debug
- Laboratori Scolastici e Professionali
- Riparazione e assistenza.
- Produzione, Test e Controllo Qualità
SCHEDA TECNICA
QT-Hi5
Il QT25 si avvale di un metodo unico per rilevare con precisione una pista oppure un componente in corto circuito su una scheda elettronica .
Il QT25 è uno strumento utile per identificare componenti attivi e passivi difettosi che assumono valori di bassa impedenza.
Particolarmente efficace quando necessita rilevare uno o più componenti in corto circuito sulla linea di alimentazione oppure sulle linee di un circuito BUS.
Componenti e piste in corto circuito su una scheda elettronica sono difficile da rilevare con gli strumenti convenzionali di diagnostica.
Il QT25 in modalità milli-ohm esegue le misure con 4 fili e aiuta anche per misurare la resistenza dei contatti di relè e commutatori.
Specifiche primarie :
- Strumento autonomo da banco.
- Display LCD 16 caratteri.
- Facile da utilizzare.
- Misura di resistenza con 4 fili.
- Dispone di tono audio variabile.
- Gamma di resistenze di 200 milliohm, 2 ohm e 200 ohm.
- 100 micro ohm di risoluzione sul range 200 ohm.
- Offset fino a 200 ohm.
Applicazioni :
- Centri di riparazione.
- Laboratori elettronici di Ricerca e Sviluppo.
- In linea di produzione schede
