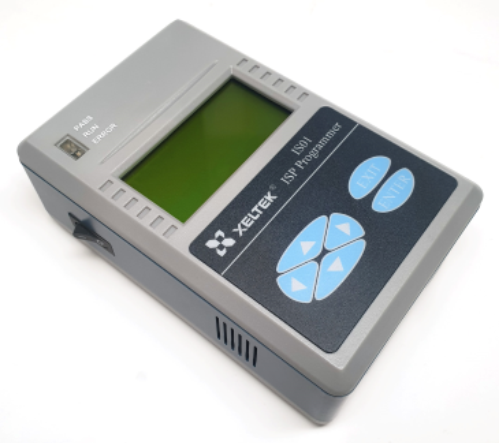

Programmatori In – Circuit (ISP)

Programmatore In-System PC e stand alone con il più alto numero di memorie supportate

Supporta protocolli ISP :I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232.

 Fornisce linea di uscita VDD (0,5 A) e VPP (0,2 A).

Temperatura di funzionamento 10-50ºC    Protezione ESD.

I  livelli I / O regolati tramite il software SuperProIS01 (1,5 V ~ 4 V).

 Il software on-line gestisce il programmatore e il progetto off-line tramite USB 2.0 .

 Se utilizzato off-line, le operazioni vengono visualizzate attraverso lo schermo LCD incorporato, la tastiera e l’indicatore di stato a LED.

I file di progetto possono essere archiviati utilizzando una scheda SD rimovibile (max. 4 GB).

 L’interfaccia ATE consente il funzionamento e il controllo del programmatore tramite segnali esterni.

Vi sono sei linee di selezione del progetto (SEL0 – SEL5), due linee di ingresso comandi (START e STOP) e tre linee di uscita stato (PASS, FAIL e BUSY).

I segnali esterni sono isolati dal sistema da accoppiatori ottici.

Ingresso alimentazione esterna sistema 12V DC / 2A.

Alta velocità di programmazione adattabile alla lunghezza del cavo e al carico della scheda target.

Supporta contemporaneamente la modalità online (USB 2.0 ad alta velocità) e offline.

Contiene l’interfaccia ATE (Automatic Test Equipment) per il funzionamento automatizzato.

Un  PC controlla il programmatore tramite una connessione USB 2.0 ad alta velocità per la programmazione del dispositivo.

In modalità stand-alone, l’utente controlla il programmatore tramite uno schermo LCD incorporato e una tastiera.

Una scheda SD memorizza i file di progetto.

Compatibile con Windows XP / Vista / 7/8/10 (32/64 bit)

Programmatore In-Sistem per alte produzioni. La scelta definitiva per l’integrazione di sottosistemi ISP.

Fino a 80 dispositivi contemporaneamente.

• Programma con 16 SuperrPro ISO3 per un totale di 80  chip contemporaneamente
• Programmatore di produzione ISP ad alta velocità con qualità di livello industriale.
• Supporta quasi tutti i chip seriali che includono, SPI, I2C, JTAG, BDM, UART, MON, SCI, SWD, SBW, C2D, ICC, SWIM, SDQ, DBG, ICE, CSI, LIN
• I produttori supportati includono, a titolo esemplificativo, ABOV, Ali, Altera, Atmel, Catalyst, Cypress, Freescale, Fujitsu, Haier, Hitachi, Hynix, Infineon, IR, ISSI, Lattice, Macronix, Maxim, Microchip, Micron, NEC, Numonyx, NXP, ON, Panasonic, Renesas, Rohm, Samsung, Sanyo, Silicon, Labs, Spansion, SST, ST, Teridian, TI, Toshiba, Winbond, Xilinx, Zilog
• Programma contemporaneamente fino a 16 chip seriali o 4 chip NAND, NOR, eMMC paralleli
• Supporta la programmazione seriale ISP su dispositivi diversi in un’unica unità
• Le porte di controllo generali forniscono isolamento dei segnali, controllo dell’alimentazione, rilevamento dei clic, espansione del display a LED e altri segnali di controllo
• La programmazione ad alta velocità regolabile soddisfa i requisiti di carico della scheda o la lunghezza del cavo ISP
• Tre modalità: 1) Collegato al PC locale tramite USB 2.0 (alta velocità) 2) Modalità off-line utilizzando la tastiera autonoma, il display LCD e la memoria mobile (schede SD standard), SuperPro IS03 può funzionare indipendentemente offline per produzione flessibile. La dimensione del file di progetto è limitata solo dalla dimensione della memoria della scheda SD. 3) Connessione alla rete locale, controllo locale o remoto.
• L’avanzata tecnologia pin-driver fornisce segnali più puliti, un intervallo di tensione più ampio e una frequenza di clock elevata e precisa..
• Oscillatori precisi garantiscono una qualità e velocità di programmazione sui dispositivi con tensione da 1,2 V a 5,0 Vcc.
• Un meccanismo di sicurezza di auto calibrazione assicura che le tensioni rientrino nei range impostati.
• La funzione di autodiagnosi rileva continuamente eventuali guasti hardware al fine di garantire il normale funzionamento della macchina.
• La protezione da sovracorrente, sovratensione e ESD evita di danneggiare il programmatore
• Potenti comandi DLL, API, della riga di comando supportano Visual C, Visual Basic, Linux e Labview.
• SuperPro IS03 è facilmente integrabile con ICT, FCT, ATE o sistemi di test.
• Potente sistema software con interfaccia intuitiva semplifica il funzionamento, migliora l’efficienza e riduce gli errori
• La creazione di un progetto, semplifica i processi come il caricamento del file di selezione del dispositivo, l’impostazione della configurazione del dispositivo, l’opzione del programma e l’impostazione del file batch in un unico passaggio.
• Si possono creare gruppi con più progetti di programmazione e attivarli contemporaneamente.
• Dei comandi automatici consentono agli utenti di creare un comando in una sola fase per eseguire la programmazione, cancellazione e verifica del dispositivo.
• Il ciclo di programmazione definito può iniziare appena dopo inserito correttamente il chip nel socket.
• Un buffer dinamico permette di programmare file dati diversi sui dispositivi. Si possono inserire codici di serie standard oppure personalizzati accompagnati da un registro di monitoraggio e statistiche che facilitano il controllo della qualità.
• Si possono controllare fino a 12 programmatori contemporaneamente con un HUB USB o un INTERRUTTORE LAN.Supporta JAM / STAPL Player e Direct C.
• Supporta e riconosce automaticamente quasi tutti i formati dei file dati noti.
• La gestione dei codici a barre carica i documenti eseguendo la scansione dei codici degli ordini per eliminare gli errori manuali.
• Web Programmer + Il software di gestione della rete (opzionale) crea una rivoluzionaria modalità di gestione della programmazione in rete. L’impostazione del progetto, la commutazione delle attività e l’aggiornamento del software per tutti i programmatori, possono essere completati istantaneamente su un server, mentre il monitoraggio della qualità e la statistica QC vengono eseguiti in tempo reale. È possibile tenere traccia di errori come la programmazione a vuoto e i dati raccolti vengono salvati solo su server locale oppure in remoto per la sicurezza dei dati.
• Utilizzando un adattatore socket personalizzato, il SuperPro IS03 si trasforma in un programmatore di produzione off-line e può programmare fino a 4 chip contemporaneamente.
• Compatibile con WINDOWS 10/8/7 / VISTA / XP
• Conformità CE e RoHS

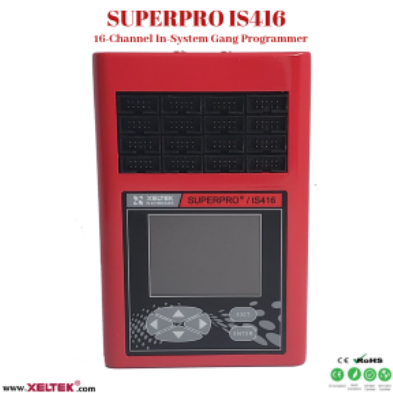

Programmatore In-System con 16 canali

La scelta definitiva per la programmazione ISP di sottosistemi.

Superpro IS416 è un programmatore ISP Gang universale che supporta dispositivi con quasi tutti i protocolli seriali. Programma fino a 16 dispositivi seriali contemporaneamente.

È inoltre possibile programmare contemporaneamente fino a 4 dispositivi paralleli come eMMC, NAND, NOR FLASH.

Dispone di tre modi operativi: tramite PC USB 2.0,  in rete e stand-alone.

Sono disponibili su licenza i comandi DLL / API / per l’integrazione con ICT, FCT, ATE e fixture.

• Specifiche
• Supporta tutti i protocolli ISP comuni (ad es. I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232).
• Interfaccia PC: USB 2.0 (alta velocità), LAN (100 M) .
• SD card per operare in modo stand alone, senza PC .
• Tastiera e display : tastiera acon 6 tasti, display LCD con 40 cifre x 4 righe.
• Alimentazione ： DC 12V / 1,5A. Adattatore di rete.
• Unità principale: dimensione184 x 160 x 78 (mm); Peso: 0,8 kg.
• I imballo: Dimensioni: 310 x 250 x 145 (mm); Peso: 1,65 kg.
• Temperatura di funzionamento: 0-50 ° C. Umidità: 20% -80%.
• Programmatore di produzione ISP ad alta velocità con qualità di livello industriale.
• La scelta definitiva per la programmazione ISP di sottosistemi.
• Supporta quasi tutti i chip seriali che includono, SPI, I2C, JTAG, BDM, UART, MON, SCI, SWD, SBW, C2D, ICC, SWIM, SDQ, DBG, ICE, CSI, LIN.
• Produttori supportati includono,:a titolo esemplificativo, ABOV, Ali, Altera, Atmel, Catalyst, Cypress, Freescale, Fujitsu, Haier, Hitachi, Hynix, Infineon, IR, ISSI, Lattice, Macronix, Maxim, Microchip, Micron, NEC, Numonyx, NXP, ON, Panasonic, Renesas, Rohm, Samsung, Sanyo, Silicon, Labs, Spansion, SST, ST, Teridian, TI, Toshiba, Winbond, Xilinx, Zilog
• Programma contemporaneamente fino a 16 chip seriali o 4 chip NAND, NOR, eMMC paralleli
• Supporta la programmazione seriale ISP su più chip con file diversi..
• Le porte di controllo generali forniscono isolamento del segnale, isolamento del relè, controllo dell’alimentazione, rilevamento dei clic, display di espansione a LED e altri segnali di controllo.
• La programmazione ad alta velocità con velocità regolabile soddisfa i requisiti di carico della scheda o la lunghezza del cavo ISP
• Tre modalità operative : 1) Modalità online. Collegato al PC locale tramite USB 2.0 (alta velocità) 2) Modalità off-line. Utilizzando la tastiera autonoma, il display LCD e la memoria mobile (schede SD standard), SuperPro IS03 può funzionare indipendentemente offline per produzione flessibile e configurazione sul campo. La dimensione del file di progetto è limitata solo dalla dimensione della memoria della scheda SD. 3)Modalità di rete. Connessione alla rete locale, controllo locale o remoto.
• L’avanzata tecnologia dei pin-driver fornisce segnali più puliti, un range di tensione più ampio e una frequenza di clock elevata e accurata.
• Un meccanismo di sicurezza di auto calibrazione assicura che le tensioni rientrino nei range impostati.
• La funzione di autodiagnosi rileva continuamente eventuali guasti hardware al fine di garantire il normale funzionamento della macchina.
• Le protezioni da sovracorrente, sovratensione e ESD evitano di danneggiare i programmatori e chip.
• Il documento di registro e la funzione delle statistiche di produzione facilitano il monitoraggio della qualità.
• Disponibili a offrire soluzioni speciali personalizzate.
• Web Programmer + Il software di gestione della rete (opzionale) crea una rivoluzionaria modalità di gestione della programmazione in rete. L’impostazione del progetto, la commutazione delle attività e l’aggiornamento del software per tutti i programmatori, possono essere completati istantaneamente su un server, mentre il monitoraggio della qualità e la statistica QC vengono eseguiti in tempo reale. È possibile tenere traccia di errori come la programmazione a vuoto e i dati raccolti vengono salvati solo su server locale oppure in remoto per la sicurezza dei dati.
• Utilizzando un adattatore socket personalizzato, il SuperPro IS416 può essere utilizzato come programmatore di produzione off-line fino a 4 chip contemporaneamente.
