Sistema di acquisizione schemi elettronici da una scheda (Reverse Engineering ).

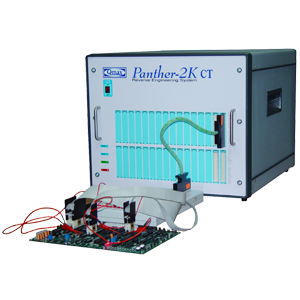

Panter 2K CT è un sistema composto un hardware con un certo numero di canali I/O e il software TD6 adatto per l’acquisizione delle net list da una scheda elettronica campione.

Le net list acquisite dal Il Panter 2K CT con l’ausilio di un qualsiasi CAD elettronico qualificato generano lo schema della scheda. Il software TD6 della Qmax gguida durante processo è facile converte la net list in schema. L’acquisizione può avviene tramite clip, connettori e sonde collegate sui vari componenti attivi e passivi sulla scheda. In alternativa alle pinze si può automatizzare il processo di acquisizione delle net list utilizzando un sistema Flying Prober della Qmax. La soluzione Flying Prober si rende necessaria quando si vuole ricavare gli schemi da una scheda complessa con un alto livello d’integrazione la dove il contatto diventa problematico. Il sistema Panter 2K CT acquisisce le net list senza alimentare la scheda e un sistema automatico garantisce il corretto posizionamento delle pinze sui componenti. Il sistema può essere configurato fino a 2048 canali. Adatto per acquisire schede con un alto numero di net. L’alta velocità del test e la qualità dei segnali generati, estendono l’applicazione del Panter 2KCT per un test Open/Short di cablaggi in linea di produzione oppure su cablaggi già assemblati di cui necessita verificare la buona qualità nel tempo.

Specifiche primarie :

  • Importazione di NetList
  • Sbroglio automatico dello schema
  • Generazione di schemi multi-pagina
  • Supporto di strutture BUS
  • Larga libreria di componenti aggiornata regolarmente
  • Funzioni “Rubber band” e “Rats nest”
  • Spostamento e rotazione di blocchi
  • Acquisizione e stampa di schema parziale
  • Supporta dispositivi analogici e digitali
  • Acquisizione anche parziale dello schema
  • Controllo automatico del posizionamento delle pinze

Applicazioni :

  • Centri di manutenzione Militari per il mantenimento di apparati nuovi e datati.
  • Produzione di vecchi progetti elettronici.
  • Università e Istituti Tecnici per l’addestramento al reverse engineering.
  • Centri di riparazione di apparati elettronici per il controllo numerico PLC.
  • Centri specializzati per il reverse engineering.
  • Test di cablaggi in linea di produzione.
  • Manutenzione periodica di cablaggi assemblati in avionica, automotive e altro.

SCHEDA TECNICA

Panter 2K CT
