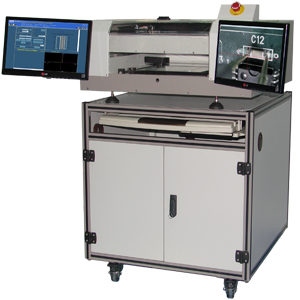

QTouch 1202

La Qmax ha sviluppato una gamma di Flying Prober adatti per soddisfare le diverse necessita di test su schede con un alto livello d’integrazione e complessità.
L’utilizzo di un Flying Prober negli ultimi anni è stata in costante ascesa rispetto ai tradizionale sistemi in-circuit con le laboriose e costose fixture. Il QTouch 1202 offre vantaggi in termini costi di test, versatilità, velocità, e qualità del test con conseguente incremento della coperture dei guasti.
Il QTouch 1202 non è solo un tester MDA per una analisi parametrica dei componenti attivi e passivi, ma un sistema che integra le diverse metodologie di test elettrici convenzionali. Test VI, ICT Funzionale, Diagnostica Avanzata, Boundary Scan Jtag, Reverse Engineering. Programmazione In-circuit ISP.
Le ordinate dei punti di test possono essere immessi semplicemente da un file oppure CAD. Se non disponibile del file CAD, si possono acquisire mediante un sistema di visione e libreria. Questa opzione è indispensabile quando non si dispone di alcuna documentazione tecnica della scheda.
Il QTouch 1202 Flying Prober può essere interfacciato con una varietà di strumenti quali Qmax Tester, DMM, oscilloscopio, moduli di misura In-circuit con 2,4 o 6 fili di misura.

Specifiche Primarie :

  • Importazione dei punti di test da un file CAD.
  • Acquisizione dei pin di test tramite una libreria.
  • Acquisizione dei pin di test tramite un evoluto sistema di immagine della scheda.
  • 02 sonde in grado di misurare due pin distanziati da 8 mils (0,2mm).
  • Ancoraggio automatico della scheda.
  • Alta banda passante per le misure analogiche.
  • Scelta automatica dei parametri di test V-I tramite un processo denominato “Auto Best Curve Fit”,
  • Diagnostica avanzata automatica ” BackTrack”.
  • Integra il test Boundary Scan.
  • Controllo qualità saldature di dispositivi BGA .
  • Generazione di schemi elettroni acquisiti da una scheda “Reverse engineering”.

Applicazioni :

  • R&D – test di schede prototipi in area R&D durante il processo di sviluppo.
  • In Produzione per un test veloce e completo con integrate le diverse metodologie.
  • Riparazione di schede che non passano il test oppure di ritorno dal campo anche schemi.
  • Reverse Engineering su schede che bisogna mantenere per lungo termine e necessita gli schemi.
  • Centri di riparazione dei vari settori dell’industria Civile e Militare.
