Video Microscopio Digitale
U10, Ultra HD 2160p Digital Inspection Microscope
Item No. HD-017

L’ispezione ottica piacevole

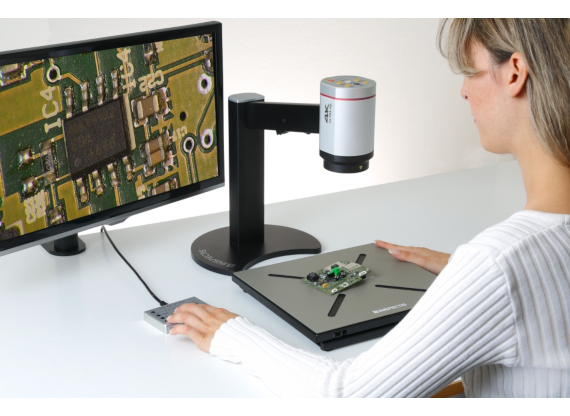

 Inspectis U10 è un sistema di ispezione digitale ad alta definizione da 8,3 megapixel, all-in-one con zoom 10: , messa a fuoco automatica, illuminazione e controlli integrati. Produce immagini live nitide degli oggetti di ispezione fino a un ingrandimento di 80x su un monitor da 28 “.

Progettato per l’uso ergonomico

Inspectis U10 offre sollievo per occhi, collo e spalle. L’esclusivo design ergonomico con una distanza di lavoro di 228 mm consente agli operatori di sedersi comodamente in una buona posizione di lavoro e svolgere le proprie attività di ispezione ottica in modo efficiente.

Plug & Play

Sistema video digitale all-in-one plug-and-play con uscita HDMI. Collega la fotocamera U10 direttamente a uno schermo 4K o al tuo PC / laptop tramite i convertitori PCIe / USB3.0 di Inspectis e sfrutta la sorprendente risoluzione dell’immagine, l’elevato contrasto e i colori reali delle tue ispezioni ottiche.

Ottica di qualità superiore

L’ottica standard del sistema produce un ingrandimento da 2,8 a 28x (sul monitor da 28 “). Se è necessario un ulteriore ingrandimento, è possibile fissare obiettivi macro diottrici alla fotocamera per ingrandire fino a 80x.

Ottimizzato per ispezione in ogni settore dell’industria come pure per la lavorazione di schede elettroniche PCB.

Grazie all’ottica ad apertura numerica, al sensore di immagine ad alta gamma dinamica e all’illuminazione LED bianca regolabile, il microscopio U10 fornisce immagini ultra nitide dei giunti di saldatura dei PCB assemblati e di altri oggetti altamente riflettenti con abbagliamento e riflessi minimi su tutto il campo visivo.

Un puntatore laser opzionale (-L) punta sull’area di interesse e aiuta a localizzarlo sullo schermo.

Il microscopio U10 può anche essere ordinato  protetto ESD (-E) per gli ambienti richiesti.

Punti in risalto

  • Zoom 10:1 superiore con messa a fuoco automatica veloce
  • Ultra HD, fotocamera da 8,3 megapixel a 30 fps per un’attenta analisi dei minimi dettagli
  • Prestazioni eccezionali anche in condizioni di scarsa illuminazione
  • Supporto integrato con luce a LED bianca incorporata con regolazione dell’angolo
  • Le opzioni includono custodia protetta da ESD e puntatore laser incorporato

Sistema


Uscita video Ultra HD 2160p/30, commutabile in Full HD 1080p/60 (tramite controllo remoto della camera). Connettore HDMI maschio tipo A
Immagine 8.5 Mpixels. 3840(H) x 2160(V) 16:9 formato. Progressive scan CMOS image sensor
Controlli integrati Zoom, Iris, Auto Focus on/off, Bilanciamento del bianco, 4K to Full HD format swap
Unità controllo remoto (opzionale) Zoom, Iris, Contrasto Manuale/Auto, Fuoco Manuale/Auto, Bilanciamento del bianco, Modo qualità foto, Testo display, Sovrapposizione, Rotazione immagine, Fermo immagine, Memoria Save/Recall (2 pcs), Pedale, Uscita video Format e Frame Rate.
Illuminazione Anello circolare a LED bianchi con diffusore rimovibile e regolazione elettronica.(opzionale)
Single-Spot matrice di LED a collo d’oca (opzionale)
Dimensioni 395 x 240 x 360 mm con la base inclusa
Peso 4.6 kg, con la base inclusa

Ottica


Lenti 10:1 zoom ottico con Auto Focus
Distanza di lavoro 228 mm ( dalla lente all’oggetto senza lenti aggiuntive)
Ingrandimenti con zoom 1x ~ 2.8x su 28″ monitor (~ 8x con lente +10)
Ingrandimenti con zoom 10x ~ 28x su 28″ monitor(~ 80x con lente +10)
Campo visivo con zoom 1x ~ 218 x 122,6 mm (~ 76 x 43mm con lente +10)
Campo visivo con zoom 10x ~ 21.8 x 12.3 mm (~ 7.6 x 4.3mm con lente +10 )
