Video Microscopio Digitale

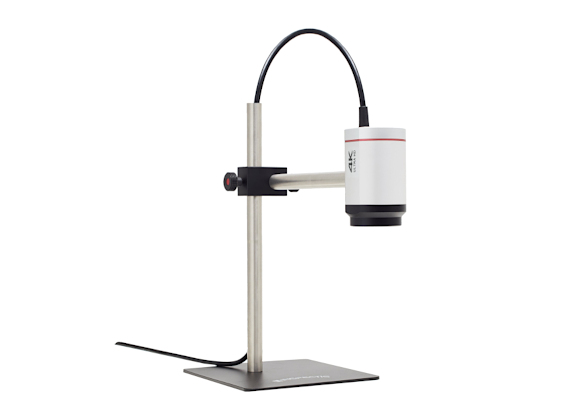

U10s, Ultra HD 2160p Modular Digital Inspection Microscope
Item No. HD-018

Facilitare l’ispezione ottica

Inspectis U10s è un sistema di ispezione digitale ad alta definizione da 8,3 megapixel, all-in-one con zoom 10: , messa a fuoco automatica, illuminazione e controlli integrati. Produce immagini live nitide degli oggetti di ispezione fino a un ingrandimento di 80x su un monitor da 28 “.

Progettato per l’uso ergonomico

Inspectis U10s offre sollievo per occhi, collo e spalle. L’esclusivo design ergonomico con una distanza di lavoro di 228 mm consente agli operatori di sedersi comodamente in una buona posizione di lavoro e svolgere le proprie attività di ispezione ottica in modo efficiente.

Robusto e versatile

Il design modulare del microscopio digitale U10s costruito in un robusto cilindro di alluminio consente una facile configurazione del sistema di ispezione ottica con una vasta gamma di accessori per aiutarvi nelle ispezioni più impegnative.

Ottica di qualità superiore

L’ottica standard del sistema produce un ingrandimento da 2,8 a 28x (sul monitor da 28 “). Se è necessario un ulteriore ingrandimento, è possibile fissare obiettivi macro diottrici alla fotocamera per ingrandire fino a 80x.

Ottimizzato per ispezione in ogni settore dell’industria come pure per la lavorazione di schede elettroniche PCB.

Grazie all’ottica ad apertura numerica, al sensore di immagine ad alta gamma dinamica e all’illuminazione LED bianca regolabile, U10 fornisce immagini ultra nitide dei giunti di saldatura dei PCB assemblati e di altri oggetti altamente riflettenti con abbagliamento e riflessi minimi su tutto il campo visivo.

Un puntatore laser opzionale (-L) punta sull’area di interesse e aiuta a localizzarlo sullo schermo.

U10 può anche essere ordinato  protetto ESD (-E) per gli ambienti richiesti.

Punti in risalto

  • Zoom 10:1 superiore con messa a fuoco automatica veloce
  • Ultra HD, fotocamera da 8,3 megapixel a 30 fps per un’attenta analisi dei minimi dettagli
  • Prestazioni eccezionali anche in condizioni di scarsa illuminazione
  • Ampio e pratico spazio di lavoro
  • Commutabile fra Ultra HD a Full HD
  • Le opzioni includono custodia protetta da ESD e puntatore laser incorporato

Sistema


Uscita video Ultra HD 2160p/30, commutabile in Full HD 1080p/60 (tramite controllo remoto della camera). Connettore HDMI maschio tipo A
Immagine 8.5 Mpixels. 3840(H) x 2160(V) 16:9 formato. Progressive scan CMOS image sensor
Controlli integrati Zoom, Iris, Auto Focus on/off, Bilanciamento del bianco, 4K to Full HD format swap
Unità controllo remoto (opzionale) Zoom, Iris, Contrasto Manuale/Auto, Fuoco Manuale/Auto, Bilanciamento del bianco, Modo qualità foto, Testo display, Sovrapposizione, Rotazione immagine, Fermo immagine, Memoria Save/Recall (2 pcs), Pedale, Uscita video Format e Frame Rate.
Illuminazione Anello circolare a LED bianchi con diffusore rimovibile e regolazione elettronica.(opzionale)
Single-Spot matrice di LED a collo d’oca (opzionale)
Dimensioni 395 x 240 x 360 mm con la base inclusa
Peso 4.6 kg, con la base inclusa

Ottica


Lenti 10:1 zoom ottico con Auto Focus
Distanza di lavoro 228 mm ( dalla lente all’oggetto senza lenti aggiuntive)
Ingrandimenti con zoom 1x ~ 2.8x su 28″ monitor (~ 8x con lente +10)
Ingrandimenti con zoom 10x ~ 28x su 28″ monitor(~ 80x con lente +10)
Campo visivo con zoom 1x ~ 218 x 122,6 mm (~ 76 x 43mm con lente +10)
Campo visivo con zoom 10x ~ 21.8 x 12.3 mm (~ 7.6 x 4.3mm con lente +10 )
