Collaudo Schede

Il kit QE-49 IEEE1149.1 Boundary Scan Trainer è stato sviluppato dalla Qmax per fornire all’utente una buona comprensione del test boundary scan e sue applicazioni. Il sistema è un mezzo per chiarire come agisce il test boundary scan in una catena di componenti, il test delle interconnessioni, sviluppo di cluster per componenti non BS.
Il kit QE-49 è stato studiato per gli utenti che ambiscono a diventare esperti del test Boundary Scan IEEE1149.1 e sue applicazioni.

Specifiche primarie :

Applicazioni :

Il QT25 si avvale di un metodo unico per rilevare con precisione una pista oppure un componente in corto circuito su una scheda elettronica.
Il QT25 è uno strumento utile per identificare componenti attivi e passivi difettosi che assumono valori di bassa impedenza.
Particolarmente efficace quando necessita rilevare uno o più componenti in corto circuito sulla linea di alimentazione oppure sulle linee di un circuito BUS.
Componenti e piste in corto circuito su una scheda elettronica sono difficile da rilevare con gli strumenti convenzionali di diagnostica.
Il QT25 in modalità milli-ohm esegue le misure con 4 fili e aiuta anche per misurare la resistenza dei contatti di relè e commutatori.

Specifiche primarie :

Applicazioni :

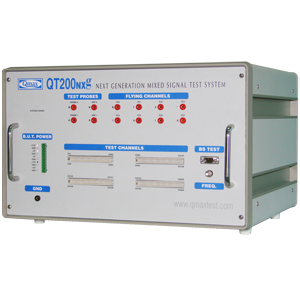

QT 200 Nxg è un ATE moderno desktop con dimensioni ridotte.
QT200Nxg è la sintesi delle richieste ricevute da un gran numero di clienti dell’area R&D, Produzione e Riparazione.
Le specifiche software, hardware e le diverse metodologie di test integrate, consentono di utilizzare il sistema in linea di collaudo oppure in un centro di riparazione e reverse enginnering.
Il QT200NxT dispone di una vasta libreria di componenti analogici e digitali che aiuta e semplifica la diagnostica quando non si dispone di alcuna documentazione tecnica della scheda.
Altre caratteristiche importanti sono l’integrazione del software basato su S.O. Windows, oscilloscopio, Volmetro RCV. La Qmax offre una varietà di clip e probe che facilitano il contatto fisico con i punti di test sulla scheda.
Tramite un software è possibile ricavare gli schemi da una scheda (reverse engineering).
Il test Qmax VI è particolarmente efficace in quanto dispone di una tecnica definita “Best fit Curve”, dove il software seleziona automaticamente i parametri di tensione, corrente e frequenza da applicare su ogni pin. Inoltre, ogni pin può essere misurato rispetto a tutti altri. Questo metodo di misura abbinato alla selezione automatica del range “Best fit Curve”, rende il test Qmax V-I più facile da applicare e aumenta la capacità di copertura.

Specifiche primarie :

Applicazioni :

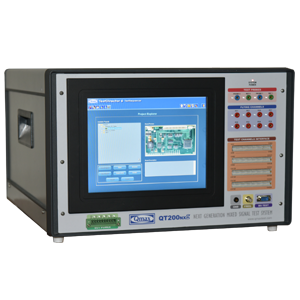

T 200 NxT è un ATE moderno con funzioni touch screen, pc integrato e dimensioni ridotte.
QT200NxT è la sintesi delle richieste ricevute da un gran numero di clienti dell’area R&D, Produzione e Riparazione.
Le specifiche software e hardware e le diverse metodologie di test integrate, consentono di utilizzare il sistema in linea di collaudo oppure in un centro di riparazione e reverse enginnering.
Il QT200NxT dispone di una vasta libreria di componenti analogici e digitali che aiuta e semplifica la diagnostica quando non si dispone di alcuna documentazione tecnica della scheda.
Altre caratteristiche importanti sono l’integrazione del software basato su S.O. Windows, oscilloscopio, Volmetro RCV. La Qmax offre una varietà di clip e probe che facilitano il contatto fisico con i punti di test sulla scheda.
Tramite un software è possibile ricavare gli schemi da una scheda (reverse engineering).
Il test Qmax VI è particolarmente efficace in quanto dispone di una tecnica definita “Best fit Curve”, dove il software seleziona automaticamente i parametri di tensione, corrente e frequenza da applicare su ogni pin. Inoltre, ogni pin può essere misurato rispetto a tutti altri. Questo metodo di misura abbinato alla selezione automatica del range “Best fit Curve”, rende il test Qmax VI più facile da applicare e aumenta la capacità di copertura.

Specifiche primarie :

Applicazioni :

Il sistema QT900 Qscan è stato progettato per fornire una soluzione di test per le schede assemblate con dispositivi conformi boundary scan e non.
Il QT900 è la soluzione ideale quando test Boundary Scan non e sufficiente a collaudare tutti i componenti sulla scheda.
Fornito di Digital I/O driver e receive pilotati via JTAG IEEE 1149 interfaccia standard e sincronizzati.
La disponiilità di pin virtuali combinati con i pin del connettore, estendono la copertura del test ed eliminano costosi letti di chiodi e altre interfacce hardware.
Con il QScan T900 si vuole offrire un sistema di collaudo totale per quelle schede dove necessita un test funzionale e Boundary Scan

Specifiche primarie :

Applicazioni :

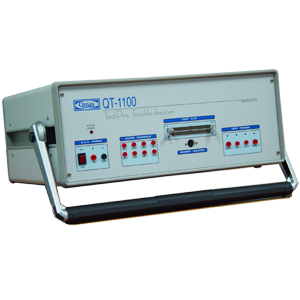

QT1100 è uno strumento di ricerca guasti versatile e completo e costo contenuto. Sviluppato per un centro di riparazione schede elettroniche di vecchia e nuova generazione. Dispone di un software intuitivo ed efficiente.
Il sistema è stato sviluppato per risolvere problemi su schede elettroniche di vecchia e nuova generazione con a bordo circuiti integrati TTL e CMOS alimentati a 5V.
Tramite una libreria interna si può facilmente eseguire un test funzionale In-Circuit su dispositivi digitali e analogici fra cui anche SCR, Triac, Op Amp, comparatori DAC, ADC ecc. Il test “power Off” QSM V-I avanzato permette la ricerca guasti di ogni componente sulla scheda. I test sono svolti tramite pinze, probe e clip disponibili dalla Qmax. Un connettore frontale con 64 stabilisce il collegamento fisico fra il sistema e la scheda.
Con il software si possono acquisite i parametri funzionali e parametrici dei componenti attivi e passivi di una scheda campione e compararli con una guasta.
Completo di oscilloscopio digitale e strumenti di misura.
Il QT1100 integra anche un localizzatore di corti ( short locator).
Tramite un software è possibile ricavare gli schemi da una scheda (reverse engineering).

Specifiche primarie :

Applicazioni :

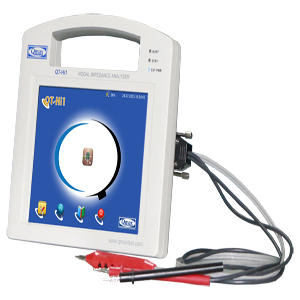

QTHi1 è un innovativo analizzatore d’impedenze nodali che mostra i parametri V-I tramite una intuitiva curva tensione-corrente. Il sistema permette di acquisire impedenze nodali e compararle.
Per facilitare e rendere più veloce la diagnostica, è stata integrata una funzione definita “Auto Best Fit Curve”, con il quale il sistema sceglie automaticamente i valori ottimali di Tensione, Frequenza e Impedenza del segnale sinusoidale di test.
Design compatto, dotato di batteria ricaricabile, il QTHi1 è qualificato per un impiego in laboratorio di riparazione, test, controllo qualità. Il display grafico touch screen 8″ permette una visualizzazione confortevole dei parametri e risultato del test.

Specifiche primarie :

Applicazioni :

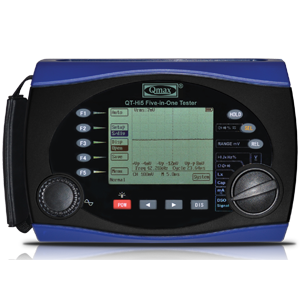

QT-Hi5 è uno strumento di test e misure multifunzione che integra 01 Canale Oscilloscopio digitale, Multimetro digitale di alta precisione, Generatore di funzione, LCR Meter e Frequenzimetro.
Le dimensioni compatte, un disegno ergonomico e batteria ricaricabile, qualificano il QT-1H5 come strumento ideale per un impiego in laboratorio o mobile.

L’integrazione di diversi strumenti di misure, le batterie ricaricabili, un display retroilluminato. La compattezza e peso contenuto, qualificano il QT-HI5 come strumento unico adatto per tutta l’industria dove necessita effettuare misure elettriche di precisione.
Il QTHi5 è corredato di porta USB e 400 locazioni di memoria per le impostazioni.

Specifiche primarie :

Applicazioni :

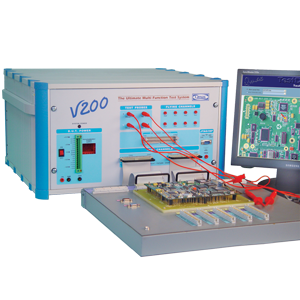

V200 è un mini ATE progettato per soddisfare le esigenze di collaudo e riparazione di PCB tenendo in considerazione l’evoluzione tecnologica delle schede attuali. Un sequencer avanzato, consente la sincronizzazione di eventi esterni o handshake durante il test di microprocessori.
L’integrazione del test Jtag Boundary Scan abbinato al test QSM V-I, migliorano la qualità del test e aumentano il livello di diagnostica.
Il V200 come altri sistemi Qmax, quando utilizzato in un centro di riparazione, offre delle specifiche uniche che permettono di diagnosticare guasti anche quando non si dispone di alcuna documentazione tecnica.
Tramite un software è possibile ricavare gli schemi da una scheda (reverse engineering).
Il test Qmax V-I è particolarmente efficace in quanto dispone di una tecnica definita “Best fit Curve”, dove il software seleziona automaticamente i parametri di tensione, corrente e frequenza da applicare su ogni pin. Inoltre, ogni pin può essere misurato rispetto a tutti altri. Questo metodo di misura abbinato alla selezione automatica del range “Best fit Curve”, rende il test Qmax V-I più facile da applicare e aumenta la capacità di ricerca guasti.

Specifiche primarie :

Applicazioni :

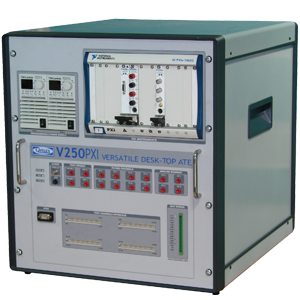

V250 / V250PXI sono concepiti per il collaudo e ricerca guasti su schede PCB complesse. Dispone di diverse tecniche di test elettrico.
Si possono eseguire test funzionali tramite i connettori della scheda, diagnostica avanzata guidata quando si vuole riparare le schede che non passano il test in linea di collaudo, o quelle che ritornano dal campo guaste. Il V250 è applicabile su schede digitali e analogiche di ultima e passata generazione.
La connessione con la scheda sotto test può essere fatta tramite pinze per un test In-circuit, da connettore per un test funzionale oppure con un letto di chiodi per un test parametrico.
Con entrambi i sistemi si può applicare il metodo di acquisizione dei parameri funzionali e parametrici di una scheda campione e comparare i dati con una scheda sospetta. Una vasta libreria interna permette un test Funzionale In-Circuit facile e sicuro. La stessa libreria può essere ampliata dall’utente.
Il test Qmax V-I è particolarmente efficace in quanto dispone di una tecnica definita “Best fit Curve”, dove il software seleziona automaticamente i parametri di tensione, corrente e frequenza da applicare su ogni pin. Inoltre, ogni pin può essere misurato rispetto a tutti altri. Questo metodo di misura abbinato alla scelta automatica del range di misura “Best fit Curve”, rende il test Qmax V-I più facile da applicare e aumenta la capacità di copertura.

Il V250 integra moduli PXI.

Specifiche primarie :

Applicazioni :
