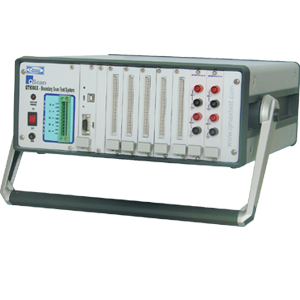

Il sistema QT900 Qscan è stato progettato per fornire una soluzione di test per le schede assemblate con dispositivi conformi boundary scan e non.
Il QT900 è la soluzione ideale quando il solo test Boundary Scan non e sufficiente a coprire il test totale della scheda.
Fornito di Digital I/O driver e receive pilotati via JTAG IEEE 1149 interfaccia standard e sincronizzati.
La disponiilità di pin virtuali combinato con i pin del connettore, estendono la copertura del test ed eliminano costosi letti di chiodi e altre interfacce hardware.
Con il QScan T900 si vuole offrire un sistema di collaudo totale per tutte quelle schede dove necessita un test funzionale e oundary scan
Specifiche Primarie :
- Acquisisce e confronta in modo automatico con la tecnica QSMVI e Boundary Scan.
- Per una maggiore copertura dei guasti, il QSM VI misura e confronta ogni pin rispetto a tutti gli altri e seleziona automaticamente i parametri di tensione, corrente e frequenza ( Best Fit Curve).
- Creazione della net list per le schede di cui non si dispone di alcuna documentazione utilizzando.
- Il test Boundary Scan aiuta a verificare il buono stato delle interconnessioni dei componenti non accessibili tipo BGA.
- Dispone della programmazione in scheda ISP (In-System Programming).
- Il test può essere eseguito manualmente tramite puntali e pinze oppure con un sistema a sonde mobili XYZ Qmax.
- Interfaccia USB2 plug&play
- Piattaforma software QMAX TD6 efficiente, rapida e intuitiva.
Applicazioni :
- Centri di riparazioni schede complesse
- Riparazioni di schede scartate dalla linea di collaudo
- Centri di riparazione dell’industria automotive, tessile, PLC controlli numerici, acciaierie, eolico, telecomunicazioni, ospedali, ascensori, medicale, centrali elettriche e altro.
- Centri di formazione professionale, Università, Politecnici e ITIS.
