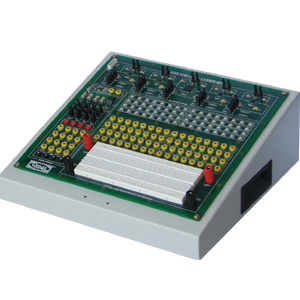

Il kit QE-49 IEEE1149.1 Boundary Scan Trainer è stato sviluppato dalla Qmax per fornire all’utente una buona comprensione del test boundary scan e sue applicazioni. Il sistema è un mezzo per chiarire come agisce il test boundary scan in una catena di componenti, il test delle interconnessioni, sviluppo di cluster di componenti non BS.
Il kit QE-49 è stato studiato per gli utenti che ambiscono a diventare esperti del test Boundary Scan IEEE1149.1 e sue applicazioni.
Specifiche primarie :
- Canali hardware espandibili.
- Suite software facile da usare.
- Acquisizione e test di una scheda campione.
- Sviluppo vettore di test e sua applicazione.
- Analisi dei vantaggi di un test automatico.
- Ampia varietà di accessori d’interfaccia con le schede
Applicazioni :
- Centri di manutenzione Militari.
- Industria automobilistica.
- Hi-tech laboratori Difesa / Atomico / Spaziale e laboratori di R & D per la manutenzione di schede o sistemi sofisticati.
- Utile per i Politecnici e Centri Professionali per la formazione tecnica .
- Centri riparazione di apparati elettronici nell’industria.
SCHEDA TECNICA
QE-49

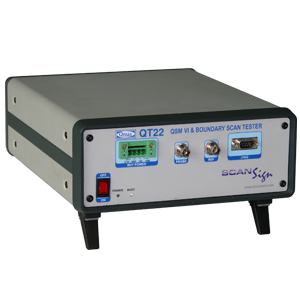

QT22 è stato progettato tenendo presente l’evoluzione tecnologica delle schede elettroniche e le problematiche del test . Il QT22 è un sistema desktop portatile, interfaccia USB che combina la potenza del Boundary Scan test standard IEEE 1149.x con il test QSM V-I .
Per un test manuale, l’interfaccia con la scheda sotto test, può essere fatta tramite semplici clip, sonde, cavi JTAG oppure per un test completamente automatico lo si può collegare con un sistema flying prober Qmax con due o più sonde.
La combinazione del QT22 e un flying prober Qmax, risulta una soluzione vincente quando si devono collaudare schede complesse di ultima generazione.
La qualità del test QSM VI abbinato con il test Boundary Scan e la precisione di un flying prober Qmax, vi permetterà di collaudare e riparare schede anche molto complesse analogiche e digitali senza dover investire in costosi programmi di test e fixture.
Con il QT22 si possono programmare dispositivi direttamente sulla scheda (On board programming).
Specifiche primarie :
- Acquisisce e confronta in modo automatico con la tecnica QSMVI e Boundary Scan.
- Per una maggiore copertura dei guasti, il QSM VI misura e confronta ogni pin rispetto a tutti gli altri e seleziona automaticamente i parametri di tensione, corrente e frequenza ( Best Fit Curve).
- Creazione della net list per le schede di cui non si dispone di alcuna documentazione utilizzando.
- Il test Boundary Scan aiuta a verificare il buono stato delle interconnessioni dei componenti non accessibili tipo BGA.
- Dispone della programmazione in scheda ISP (In-System Programming).
- Il test può essere eseguito manualmente tramite puntali e pinze oppure con un sistema a sonde mobili XYZ Qmax.
- Interfaccia USB2 plug&play
- Piattaforma software QMAX TD6 efficiente, rapida e intuitiva.
Applicazioni :
- Centri di riparazioni schede complesse
- Riparazioni di schede scartate dalla linea di collaudo
- Centri di riparazione dell’industria automotive, tessile, PLC controlli numerici, acciaierie, eolico, telecomunicazioni, ospedali, ascensori, medicale, centrali elettriche e altro.
- Centri di formazione professionale, Università, Politecnici e ITIS.
SCHEDA TECNICA
QT22

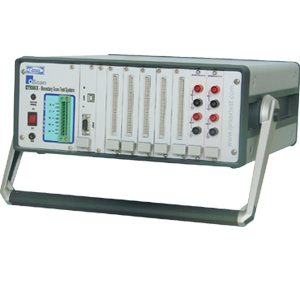

Il sistema QT900 Qscan è stato progettato per fornire una soluzione di test per le schede assemblate con dispositivi conformi boundary scan e non.
Il QT900 è la soluzione ideale quando il solo test Boundary Scan non e sufficiente a coprire il test totale della scheda.
Fornito di Digital I/O driver e receive pilotati via JTAG IEEE 1149 interfaccia standard e sincronizzati.
La disponiilità di pin virtuali combinato con i pin del connettore, estendono la copertura del test ed eliminano costosi letti di chiodi e altre interfacce hardware.
Con il QScan T900 si vuole offrire un sistema di collaudo totale per tutte quelle schede dove necessita un test funzionale e oundary scan
Specifiche primarie :
- Acquisisce e confronta in modo automatico con la tecnica QSMVI e Boundary Scan.
- Per una maggiore copertura dei guasti, il QSM VI misura e confronta ogni pin rispetto a tutti gli altri e seleziona automaticamente i parametri di tensione, corrente e frequenza ( Best Fit Curve).
- Creazione della net list per le schede di cui non si dispone di alcuna documentazione utilizzando.
- Il test Boundary Scan aiuta a verificare il buono stato delle interconnessioni dei componenti non accessibili tipo BGA.
- Dispone della programmazione in scheda ISP (In-System Programming).
- Il test può essere eseguito manualmente tramite puntali e pinze oppure con un sistema a sonde mobili XYZ Qmax.
- Interfaccia USB2 plug&play
- Piattaforma software QMAX TD6 efficiente, rapida e intuitiva.
Applicazioni :
- Centri di riparazioni schede complesse
- Riparazioni di schede scartate dalla linea di collaudo
- Centri di riparazione dell’industria automotive, tessile, PLC controlli numerici, acciaierie, eolico, telecomunicazioni, ospedali, ascensori, medicale, centrali elettriche e altro.
- Centri di formazione professionale, Università, Politecnici e ITIS.
SCHEDA TECNICA
QT900
